什么是pcb裸板

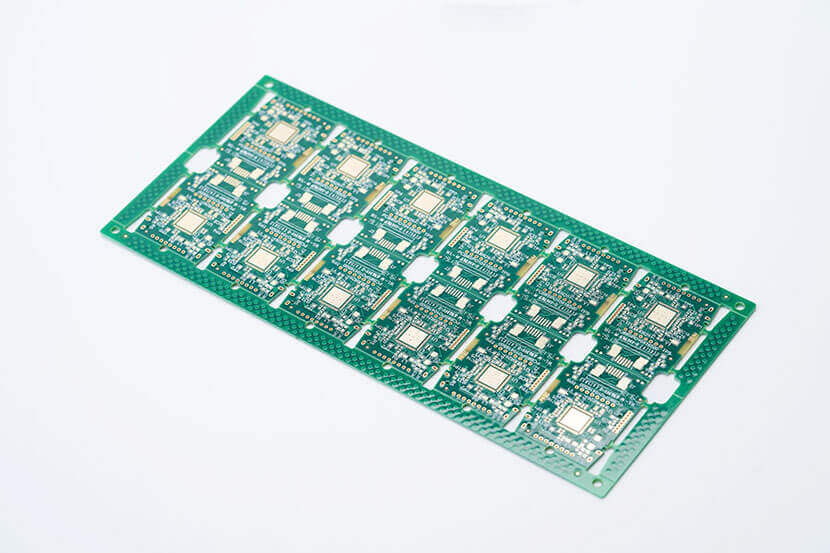

PCB裸板是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的提供者，由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。隨著電子設備越來越復雜，需要的零件自然越來越多，PCB上頭的線路與零件也越來越密集了。裸板(上頭沒有零件)也常被稱為"印刷線路板Printed Wiring Board(PWB)"。板子本身的基板是由絕緣隔熱、并不易彎曲的材質所制作成。在表面可以看到的細小線路材料是銅箔，原本銅箔是覆蓋在整個板子上的，而在制造過程中部份被蝕刻處理掉，留下來的部份就變成網狀的細小線路了。這些線路被稱作導線(conductor pattern)或稱布線，并用來提供PCB上零件的電路連接。通常PCB的顏色都是綠色或是棕色，這是阻焊漆(solder mask)的顏色。是絕緣的防護層，可以保護銅線，也可以防止零件被焊到不正確的地方。在阻焊層上還會印刷上一層絲網印刷面(silk screen)。通常在這上面會印上文字與符號(大多是白色的)，以標示出各零件在板子上的位置。絲網印刷面也被稱作圖標面。
pcb裸板打樣加工價格主要依據以下幾個方面來進行計算!
1、尺寸size: mmX mm;
2、材料material: Fr4 135C;
3、厚度thickness: 0.8mm， 1mm，1 .6mm，公差土10%;
4、層數layer: 1,2.4.6,8;
5、油墨顏色soldermask colour: green;絲印顏色silk colour:white
6、表面處理surface finish: 1)immersion gold沉金,也叫無電鎳金或者沉鎳浸金(Electroless NickelImmersion Gold),是指在PCB裸銅表面涂覆可焊性涂層的一鐘工藝2)HASL噴錫3)沉銀immersionsiver4)OSP抗氧化處理5) 化金chemical gold(gold plated)也叫電鍍金，是在金屬的催化作用下，沉金和化金區別:沉金成本低，可焊性好;化金(鍍金)的表面光滑，金的附著良好，耐磨。
7、銅厚copper weight/ copper thickness 1Oz 2Oz= 35μ m,70μ m;
8、線寬line width: 0.1mm= 4mil,正常>=0. 1mm，越寬越好做線距l(xiāng)ine space: 0.1mm= 4mil,正常>=0.1mm，越寬越好做;
9、通孔via diameter: 0. 2mm, >0.2mm便宜;
10、無阻抗impedence control
