成品電路板又稱"PCBA電路板"，組裝好的成品電路板只需要安裝好產品外殼即可出售，在生產成品線路板過程中，你會發現所有PCB線路板上電子元器件旁都會印有各種各樣的字母符號，那么成品線路板上電子元件字母符號分別表示什么意思呢！針對這個問題，今天由小編給大家大致介紹一下吧!

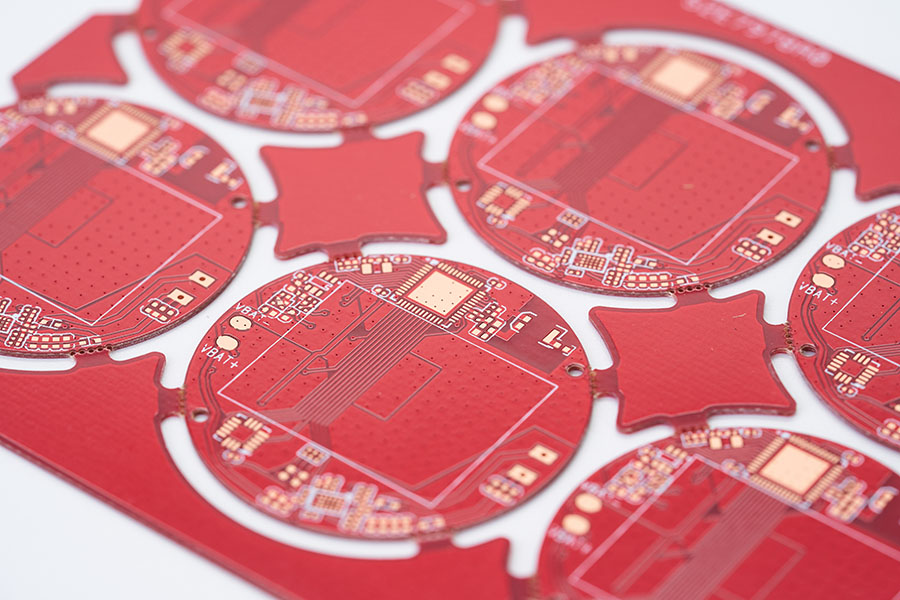

線路板主要由焊盤、過孔、安裝孔、導線、元器件、接插件組成，常見的成品電路板上電子元件字母符號包括發如下：
例如：R107、C118、Q102、D202等分別代表編號，第一個字母標識器件類別，R代表電阻器，C代表電容器，D表示二極管、Q表示三級管等，第二個數字，分別表示電路功能編號，如“1”表示主板電路、“2”表示電源電路等。這是由電路設計者自行確定的，第三、四位分別表示該器件在該電路板上同類器件的序號。
R117：主板上的電阻，序號為17，T101：主板上的變壓器、SW102：開關、LED101：發光二極管、LAMP：(指示)燈Q104(E,B,C)：晶體三極管，E：發射極，B：基極，C：集電極“R117是電阻的話，兩端用萬用表測的話應該是通的吧”，在電路板上直接測量電阻是不科學的，測量結果會比實際值小，甚至小的多，最好焊出一條引線再作測量。2還有CEx-電解電容，CNx-排容(好幾個電容在一起)，RNx-排阻，CONx-連接器，Dx-Diode(二極管)，Hx-孔，JPx-Jumper，Lx-電感/磁珠，LEDx-發光二極管，Xx-晶振。
成品電路板上的U一般代表集成電路，也有ic表示的 V代表晶體管，二極管三極管之類 R代表電阻 C代表電容 L代表電感 J代表插座 TP代表檢測點 F表示保險電路板上字母識別大全。比如R代表電阻器、Q表示三級管等，表示電路功能編號。 R117：發光二極管 LAMP，C代表電容器；第三，D表示二極管，四位表示該器件在該電路板上同類器件的序號；第二個是數字，如“1”表示主板電路電路板上的各類符號的意思：主板上的電阻，一般情況下，第一個字母標識器件類別：主板上的變壓器，“2”表示電源電路等等：晶體三極管：發射極，這是由電路設計者自行確定的，序號為17,C)。
組裝成品線路板常用元器件所代表的字母有：R電阻，C電容，L電感，VCC電源電壓，VDD芯片工作電壓，VSS電源低電位端，GND接地端，CLK時鐘信號，CS片選信號，U或IC集成電路，ZD穩壓二極管，D普通二極管，SW開關，Y晶振，SCR單向晶閘管，TRIAC雙向晶閘管，RP電位器，F(xiàn)USE保險管，DB整流橋，M電機，T變壓器，EN開關控制，TX發送數據，RT熱敏電阻，RESET復位，三極管或場效應管一般用Q或VT來表示 。
