雙層PCB電路板主要組成部分有哪些

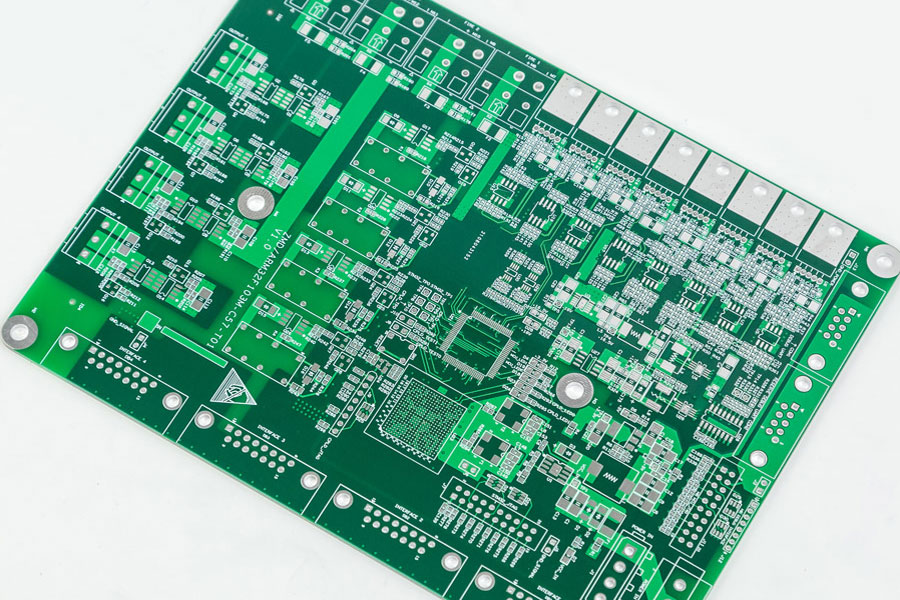

雙層PCB電路板主要組成部分有哪些?雙層PCB線路板首要是由元件、導線、焊盤、過孔、裝置孔、接插件、填充、電氣鴻溝等部分組成，下面給大家簡單介紹一下雙層PCB線路板組成部分的功用!

1、元器件：雙層PCB線路板板面上一切電子元件統稱為“元器件”通過各種不同元件來到達正常運作。

2、導線：用于銜接元器件引腳的電氣網絡銅膜。

3、焊盤：用于焊接元器件引腳的金屬孔。

4、過孔：用于銜接各層之間元器件引腳的金屬孔。

5、裝置孔：用于固定線路板以防移動。

6、接插件：用于線路板之間銜接的元器件。

7、填充：用于地線網絡的敷銅，能夠有效到減小阻抗作用。

8、電氣邊界：用于確定線路板的尺寸，線路板上所有元件都不得超越該邊界。
